Mischeinrichtung

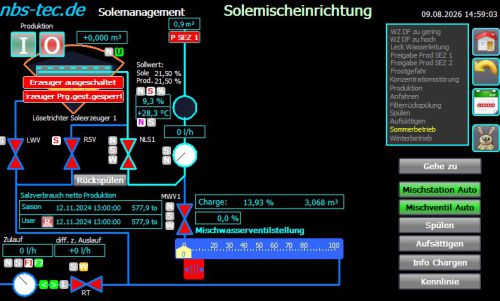

Mischeinrichtung Soleanlage
In der Mischeinrichtung wird die vollgrädige Sole die von den Soleerzeugern kommt zur gebrauchsfertigen Sole auf die gewünschte Konzetration gemischt. Beachten Sie bitte auch das Thema Solekonzentration und Grenzwerte[1]
 |
Achten Sie darauf dass die Mischstation sowie das Mischventil jeweils im Automatikbetrieb ist.
Der Handbetrieb erfordert dauerhafte Überwachung, da alle Überwachungsfunktionen zur Solekonzentration abgeschaltet sind! Im Handbetrieb ist die Gefahr von Unter- oder Überkonzentration gegeben, dies kann zu Glatteisbildung und zu schweren Unfällen führen! |
|---|---|
|
Das Dichtemessgerät muss vor der Wintersaison auf Grund der langen Standzeit im Sommer abgeglichen werden.
Der Abgleich darf nur durch den Hersteller oder durch den Hersteller legitimiertes Personal erfolgen. |
Symbolik
In anderen HMI Seiten wird folgende Symbolik angezeigt, durch antippen dieser gelangen Sie auf die Seite der Mischeinrichtung
|
N-oben | Notbetrieb Dichtesensor (violett aktiv) |
| S-oben | Störung Dichtesensor (rot aktiv) | |
| %-oben | Konzentrationsstörung (rot aktiv) | |
| N-unten | Notbetrieb Temperatursensor (violett aktiv) | |
| S-unten | Störung Temperatursensor (rot aktiv) | |
| Sollwert Sole | Sollwert Konzentartion Endprodukt | |
| Sollwert Produktion | Sollwert Konzentrationaktuelle Produktion |
Ventilbezeichnungen / Flussrichtung
Bei aktiviertem Betrieb wird die Flussrichtung der Medien per hellgrünem Pfeil entlang der Leitungen angezeigt.
Je nach Soleerzeugertyp gibt es nachfolgend aufgelistete Ventile.
| Standard | optional | ||
| RT | Rohrtrenner (Hauptwasserventil) | ||
| LWV | Lösewasserventil (zulauf Frischwasser für Löseprozess) | X | |
| RSV | Rückspülventil (wird aktiviert zur Filterrückspülung) | X | |
| NLS | Nachlaufsicherung (Soleauslauf vom Soleerzeuger) | X | |
| MWV | Mischwasserregelventil | X | |
| ALV | Auslaufventil (nur bei mehreren Pufferbehältern) | X |
Statusmarker
Gerätemarker
Die Statusmarker für die Geräte entnehmen Sie bitte den Themenseiten der entsprechenden Geräte
- Ventile: Ventil mit elektrischem Antrieb[2]
- Wasserzähler: Wasserzähler[3]
- Soleauslaufzähler: Solezähler[4]
- Dichtemessung: Mischeinrichtung / Dichtemessung Parameter[5]
Behältermarker
| SEZ | Pufferbehälter des jeweiligen Soleerzeugers (SEZ) | |
|
dunkelgrün | Befüllen ist möglich |
| rot | keine Befüllen möglich | |
Die darunter befindliche Volumeninformation in m³ zeigt den Bruttoinhalt des jeweiligen Behälters an. Siehe hierzu auch die Themen Lager Sole und Lagertankeinstellungen sowie Pufferbehältereinstellungen
Lösetrichtermarker
|
N | Überfüllsicherung Notbetrieb (violet) |
| Ü | Überfüllsicherung hat ausgelöst (rot) | |
| +0,000m³ | Anzeige Überstauwert im m³ , ist der Zulauf höher als der Auslauf wird hier der Überstauwert angezeigt wenn die Differenzdurchflussüberwachung aktiv ist, siehe Thema Solezähler[4] |
Salzverbrauch netto Produktion
Hier wird angezeigt wieviel Salz durch die Produktion verbraucht wurde. Es handelt sich dabei um einen rechnerischen Wert ausgehend vom Solevolumen und der gemessenen Dichte. Der tatsächliche Verbrauch kann abweichen, da neben Salz auch unlösliche Stoffe im Feststoff enthalten sind die nicht gemessen werden.
Der "User" (Benutzerwert) kann durch Betätigen der "R" Taste zurückgestellt werden. Der Zählwert wird dabei auf 0 gesetzt und das Datum und die Uhrzeit wird auf den aktuelle Wert gesetzt. Somit ist auch eine Zwischenkontrolle über eigens gewählte Zeiträume möglich.
Charge / Kennlinie
Hier werden die Werte der aktuellen Produktionscharge angezeigt.
Durch Antippen des oberen Feldes oder der Schaltfläche "Chargen" öffnet sich ein Fenster in dem die letzten drei Produktionchargen angezeigt werden.

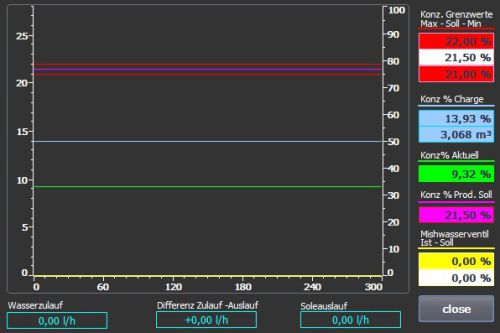

Durch betätigen der Schaltfläche "Kennlinie" öffnet sich nachfolgendes Fenster, dass alle wichtigen aktuellen Werte in einer Verlaufsgrafik anzeigen.
Statusleiste
Die Statusleiste links zeigt den Status von Funktionen und Geräten an die direkt mit der Mischeinrichtung in Verbindung stehen, grau hinterlegte Anzeigen sind inkativ
Bedienung
Mischstation
Die Mischstation kann über die Schaltfläche "Mischstation...." zwischen Auto- und Handbetrieb umgeschaltet werden.
Im Handbetrieb ist die Konzentrationsüberwachung abgeschaltet!
|
Achten Sie darauf dass die Mischstation sowie das Mischventil jeweils im Automatikbetrieb ist.
Der Handbetrieb erfordert dauerhafte Überwachung, da alle Überwachungsfunktionen zur Solekonzentration abgeschaltet sind! Im Handbetrieb ist die Gefahr von Unter- oder Überkonzentration gegeben, dies kann zu Glatteisbildung und zu schweren Unfällen führen! |
|---|
Mischventil
Das Mischventil kann über die Schaltfläche "Mischventil...." zwischen Auto- und Handbetrieb umgeschaltet werden.
Im Handbetrieb kann das Mischwasserventil über den Schieberegler oder über die Eingabe eines Prozentwertes in die gewünschte Stellung gefahren werden!
|
Auch im Handbetrieb sollte die Ansteuerung der Konzentrationsmischung über das HMI erfolgen!
Änderungen der Handradventile an der Mischstrecke sind unbedingt zu vermeiden, da diese voreingestellt und auf die Automatik abgestimmt sind! |
|---|
Spülen
Bei betätigen der Taste "Spülen" wird die Mischstrecke mit Frischwasser gespült.
Aufsättigen
Bei betätigen der Taste "Aufsättigen" wird die Mischstrecke mit Sole auf einen frostsicheren Wert aufgesättigt
Produktion Starten / Stoppen
Über die die Taste "I" kann die Produktion gestartet werden und über die Taste "0" gestoppt werden.
Nicht zu verwechseln mit Soleerzeuger Ein- bzw. Ausschalten. Mit den Tasten wird lediglich der Produktionsanforderungpegel aktiviert oder deaktiviert.
Siehe hierzu auch das Thema Pufferbehältereinstellungen[6]
Gerätebedienung
Um die einzelnen Geräte einzustellen oder zu bedienen tippen Sie diese an! Siehe hierzu:
- Ventile: Ventil mit elektrischem Antrieb[2]
- Wasserzähler: Wasserzähler[3]
- Soleauslaufzähler: Solezähler[4]
- Dichtemessung: Mischeinrichtung / Dichtemessung Parameter[5]
