HMI Seiten der Pumpen
Anzeige der Pumpenleistung
| Pumpe 1 | Pumpe 2 | Pumpe 3 | Gesamt | Bedeutung | Beschreibung |
|---|---|---|---|---|---|
| DFS 0 l/m | 0 l/m | 0 l/m | 0 l/m | Durchfluss Sollwert | Hier wird angezeigt welcher Wert erreicht werden sollte |
| DFI 0 l/m | 0 l/m | 0 l/m | 0 l/m | Durchfluss Istwert | Hier wird angezeigt was der aktuelle Wert ist |
| DZ 0% | 0 % | 0 % | Drehzahl in % | Hier wird die Drehzahl in % angezeigt, die Momentan verwendet wird | |
| Fördermenge 0,000 m3 | |||||

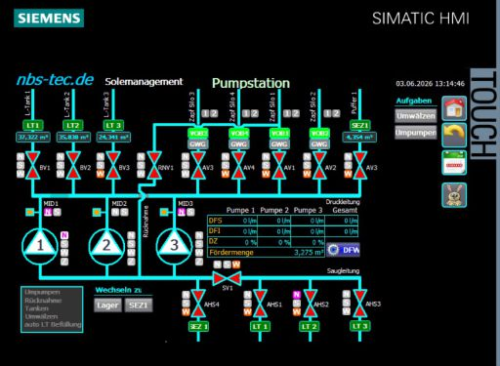

Pumpenstation
Wenn man auf die Pumpenstation geht werden die einzelnen Pumpen angezeigt, sowie die Saug- und Druckleitungen und die Befüll-, wie auch Abgabeleitungen. Es werden auch verschiede Ventile und ihre Status angezeigt. Unter andrem wird auch angezeigt ob die Ventile im Notbetrieb oder in Störung sind, oder ob eine Wartung fällig ist. Auch werden die Padellschalter angezeigt ob sie Aktiv sind mit 1 oder 2 bei den Zapfstellen, Aktive Padellschalter sind Farbig hinterlegt (nicht Aktiv = grau / Aktiv = grün).

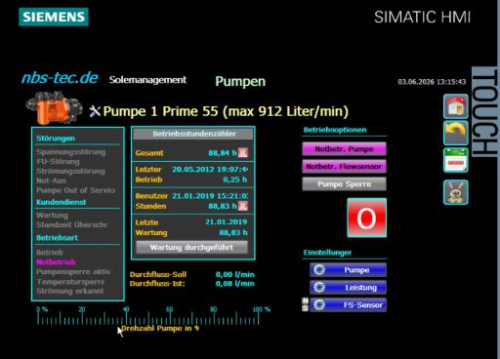

Pumpe
Wenn man auf die Pumpe geht wird der Betriebsstundenzähler angezeigt. Unter anderem kann man dort die Drehzahl der Pumpe individuell einstellen und die Pumpe in den Notbetriebszustand versetzen oder auch Sperren und ausschalten. Auf dieser Seite kann man auch den Flowsensor in den Notbetriebszustand versetzen.
